• Чувствительные к нагрузке гидравлические системы с насосом постоянного расхода снижают избыточное выходное давление насоса по сравнению с системами, где есть только предохранительный клапан выставленный на максимальное давление в системе.
• Насос обеспечивает давление в соответсвии с нагрузкой плюс незначительное пороговое значение сверх этого.
• Эта функция реализуется за счет использования обратной связи от потребителей через сигнальные линии к разгрузочному клапану.
• Логические клапаны ("ИЛИ"), расположенные в сигнальных линиях, служат для передачи самого высокого давления нагрузки на разгрузочный клапан.
• Разгрузочный клапан закрывается сигнальным давлением, пружина клапана добавляет пороговое значение.
• Давление сигнала появляется, когда хотя бы один распределительный клапан находится в положении подачи потока к приводу.
• Поток создает перепад давления (дифференциальное давление) на местном сужении в канале. Величина этого давления зависит от скорости или объемного расхода.
• Дифференциальное давление или Δp - это разница между давлением на выходе насоса и максимальным давлением нагрузки.
• Насос всегда подает максимальный поток.
• Неиспользованный поток сбрасывается через разгрузочный клапан, когда перепад давления достигнет величины соответствующей усилию его пружины.
• При отсутствии сигнального давления насос обеспечивает давление ожидания.
• Уровень давления в режиме ожидания обычно составляет 15–35 бар и должен измеряться когда распределительные клапаны с закрытым центром находятся в нейтральном положении.
• Давление в режиме ожидания тоже определяется действием пружины разгрузочного клапана, но на 5-7 бар выше, чем уровень дифференциального давления.
• Предохранительный клапан (пк) обеспечивает защиту, если разгрузочный клапан закрыт давлением, превышающим максимально допустимое давление на выходе насоса.

Давление ожидания

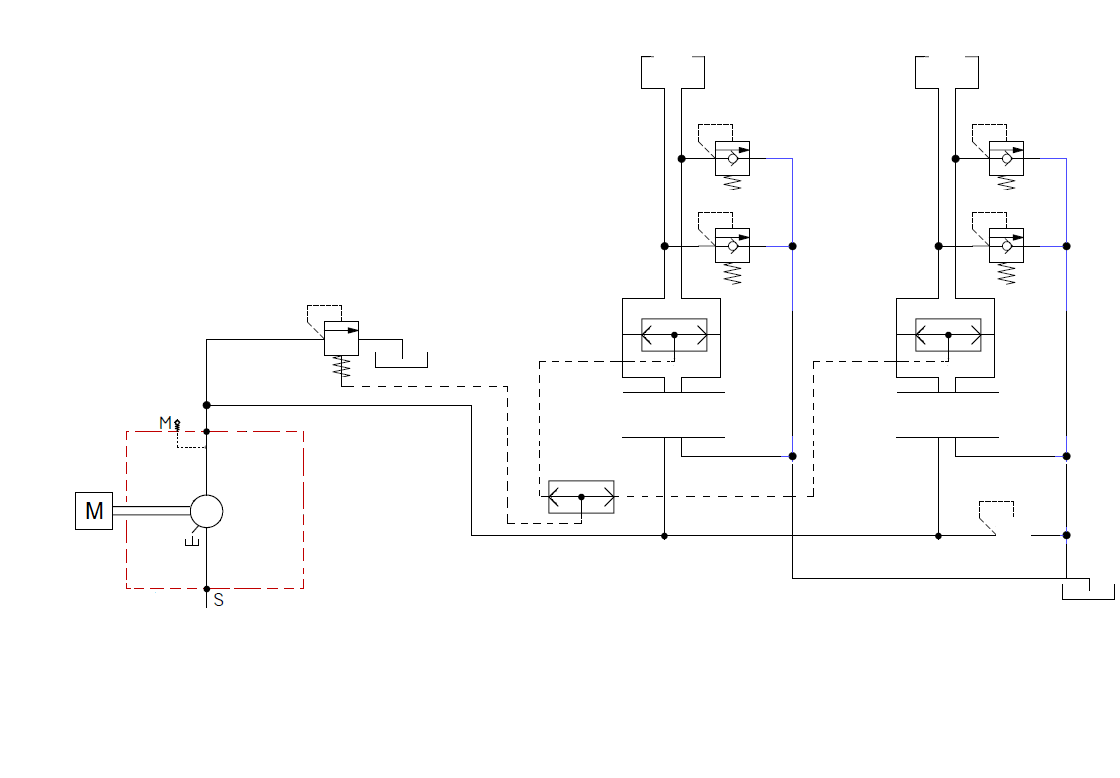

Анимировать. Когда распределительные клапаны находятся в нейтральном положении, в системе присутствует давление ожидания. Это давление в основном обусловлено силой действия пружины разгрузочного клапана (1). Слив насоса происходит через этот клапан, когда заданное давление в соответствии с усилием пружины будет превышено. Энергетические потери в этом режиме меньше, чем в обычных системах с закрытым центром без разгрузочного клапана с обратной связью по нагрузке. Потери определяются величиной неиспользуемого потока при соответствующем давлении в системе.

Мотор1 / 125 бар

Анимировать. При открытом распределительном клапане мотора 1 (рк1) и закрытом распределительном клапане мотора 2 (рк2) давление нагрузки от мотора 1 через сигнальную линию передаётся к общему логическому клапану "ИЛИ" и смещает его вправо. Затем давление нагрузки воздействует на разгрузочный клапан (1) со стороны пружины, обеспечивая дополнительное усилие к действию пружины на закрытие клапана. Теперь клапан закрывается в соответствии с уровнем давления от потребителя плюс значение усилия пружины в качестве порогового значения. Если потребность потребителя в потоке меньше выходного потока насоса, избыточный поток снова будет сброшен, как только будет превышено новое значение давления разгрузочного клапана. Энергетические потери определяются величиной неиспользуемого потока при соответствующем давлении в системе.

Мотор2 / 150 бар

Анимировать. Если давление нагрузки при активации второго мотора будет больше давления нагрузки от первого мотора, тогда клапан "ИЛИ" смещается влево для передачи сигнала нагрузки от второго мотора к разгрузочному клапану (1). Клапан закрывается в соответствии с уровнем давления от мотора 2 плюс значение усилия пружины в качестве порогового значения. Если общая потребность в потоке соответствует значению производительности насоса, тогда потока через разгрузочный клапан не будет. Поток используется полностью. Потери мощности минимальны, но потребитель с меньшей нагрузкой начинает двигаться быстрее. Для решения этой проблемы обычно применяют компенсаторы давления. Работа этих элементов будет рассмотрена позже при обсуждении чувствительных к нагрузке гидравлических систем с насосами переменной производительности.

Мотор1 / блокировка

Анимировать. Когда будет превышен выставленный уровень максимального давления в системе, например, при блокировке мотора 1, предохранительный клапан (пк) откроется для сброса излишней рабочей жидкости в бак. Энергетические потери определяются величиной неиспользуемого потока при давлении настройки предохранительного клапрана. Остановить анимацию.
